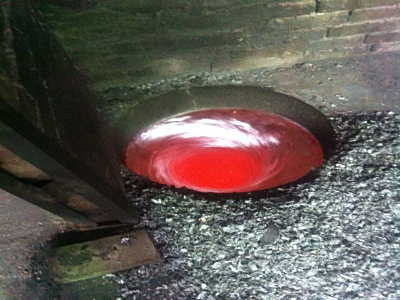

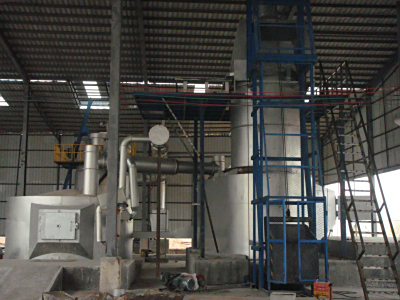

雙室鋁屑熔煉爐是我公司針對鋁屑在熔化回收過程中易燒損和浮在鋁液表面難以下沉等熔化中的難點而研發。去雜、磁選凈化過的鋁屑通過料斗、提升機進入鋁屑預熱器預熱等前期工序后，加入鋁液泵側井加料口。機械傳動帶動鋁液泵旋轉，高溫鋁水通過特殊的側井流道，使側井加料口內形成一個高位漩渦(右圖)，漩渦將投進的鋁屑迅速的吸進高溫鋁液中，并使其迅速熔化，實現鋁屑在鋁液中的快速熔解。加熱室與扒渣室鋁液互通，升溫在加熱室完成，扒渣室無明火，熔化后產生的鋁渣留在扒渣室，對鋁材的燒損降至更低。
二、技術特點及性能
◆主要結構：由雙室爐爐體、鋁液泵側井、鋁液攪拌系統、機械升降式爐門、供風燃燒系統、排煙管道、流槽等組成。
◆爐體：爐體外殼、爐底、外加強全部采用國標優質鋼板及軋制型鋼組焊。主工作內襯層可采用高鋁磚全砌筑，也可采用不粘鋁澆注料全澆注。雙室中間隔墻由不沾鋁澆注料整體澆筑，其它不同部位采用相應的耐材、保溫料砌筑。
◆鋁液泵側井：鋁液泵側井主體（加料口、攪拌口）由碳化硅澆注料整體澆筑。碳化硅澆注料有導熱性好、耐磨、抗砸、硬度高、密度大等特點。能抵御連續的高溫鋁液對加料口和攪拌口的沖刷和磨損。

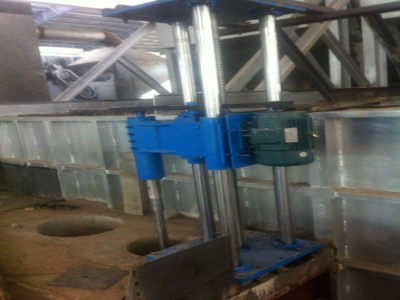

◆鋁液攪拌系統：主攪拌電機通過變頻控制，攪拌速度可根據爐溫及工藝需求無極調節。鋁液泵升降系統采用1.5KW電機配減速機帶動絲桿實現工作臺的上升和下降，上下均限位。導向采用三柱光桿，使工作臺上升和下降及高速運行時更穩定。攪拌鋁液泵采用特殊材料定制，能實現高溫下的結構力和耐磨損的特點。

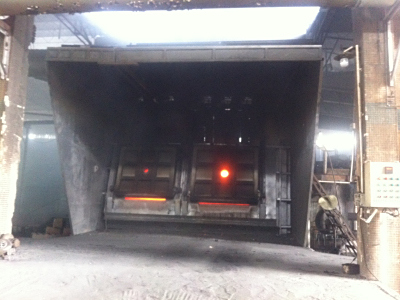

◆自動升降爐門：爐門升降采取電磁制動電機配擺線針輪減速機的鏈?zhǔn)綑C(jī)械傳動裝置，并配套自鎖、防墜落軌道及配重箱，設計斜坡爐門口更方便叉車加料。

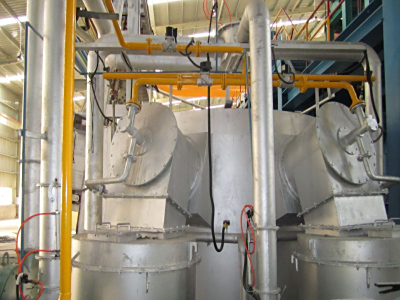

◆燃燒系統：燃燒系統可根據用戶所使用的燃料，配置不同型號規格的手動、半自動及全自動的煤氣燃燒器、天然氣燃燒器、油料燃燒器等。
三、主要技術參數
型號(Model) | JS-10T | JS-20T | JS-30T | JS-40T | |
外形 尺寸 | A(總長) | 5485 | 5820 | 6280 | 7158 |
B(總寬) | 4740 | 5680 | 6560 | 8020 | |
C(總高) | 5500 | 5950 | 6280 | 6380 | |
容量 | 10+8％ | 20+10％ | 30+10％ | 40+10％ | |
鋁液泵加料速度(T/h) | 0～1.5 | 0～1.5 | 0～2 | 0～2 | |
加熱室爐門口尺寸 | 1300x1000 | 1400x1100 | 2000x1200 | 2500x1300 | |
扒渣室爐門口尺寸 | 900x1000 | 1200x1100 | 1500x1200 | 1600x1300 | |
天然氣燃燒器型號 | 220 | 160x2臺 | 220x2臺 | 300x2臺 | |
總功率(Kw) | 20 | 24 | 31 | 46 | |
熔化速度(t/H) | 1.2～1.5 | 1.5～2 | 2～2.5 | 2.5～3 | |
天然氣能耗(m3/t) | 60～65 | 65～70 | 65～70 | 65～70 | |
Aoo鋁錠凈燒損率 | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% | |
質量(Kg) | 95000 | 118000 | 142000 | 185500 | |
