蓄熱式燃燒器

　　一、適用范圍

　　XR(T)型系列蓄熱式燃燒器適用范圍廣泛，可配套各類加熱爐、熔化爐及保溫爐。適應各類普鋁、合金鋁、再生鋁熔化與精煉。也是制造高質量的普桿、合金桿、鋁棒、鋁板帶等產品制造的前期熔化熱源，是一種新型高效節能的綠色環保產品。

　　二、工作原理

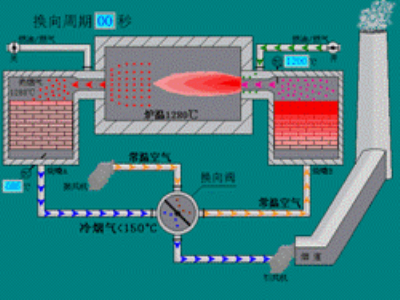

　　蓄熱式燒嘴成對布置，相對的兩個燒嘴為一組(A、B燒嘴)。從鼓風機出來的常溫空氣由換向閥切換進入蓄熱式燃燒器A后,在經過蓄熱式燃燒器A(陶瓷球或蜂窩體)時被加熱，在很短時間內常溫空氣被加熱到接近爐膛溫度（一般比爐溫低50～100°C）。被加熱后的高溫空氣進入爐膛后，卷吸周圍爐內的煙氣形成一股含氧量大大低于21％的稀薄貧氧高溫氣流，貧氧高溫空氣與注入的燃料混合，實現燃料在貧氧狀態下燃燒；與此同時，爐膛內的熱煙氣經過蓄熱式燒嘴B排出，高溫?zé)釤煔馔ㄟ^蓄熱式燒嘴B時將顯熱儲存在蓄熱式燒嘴B內的蓄熱體內，然后以低于150℃的低溫?zé)煔饨?jīng)過換向閥排出。當蓄熱體儲存的熱量達到飽和時，通過工作溫度不高的換向閥進行切換，使兩個蓄熱式燃燒器處于蓄熱與放熱交替工作狀態，如此周而復始，從而達到節能和降耗的目的。常用的切換周期為30～200秒。

　　三、HTAC技術特點

　　◆節能潛力巨大，節能達10～70%，同時大大緩解了大氣的溫室氣體的排放。

　　◆擴展了火焰燃燒區域，火眼的邊界幾乎擴展到爐膛的邊界，從而使得爐膛內溫度分布均勻，一方面提高了產品質量，另一方面延長了爐膛壽命。

　　◆爐膛的平均溫度增加，加強了爐內傳熱，導致在相同產量情況下，工業爐和鍋爐爐膛尺寸可以縮小10～50%；對于相同尺寸的爐子，改造后產品的產量可以提高10%以上，大大降低了設備的造價。

　　◆由于火焰不是在燃燒器中產生，而是在爐膛空間內才開始逐漸燃燒，因而燃燒噪聲低。

　　◆采用傳統的節能燃燒技術，助燃空氣預熱溫度越高，煙氣中NOX含量越大；而采用蓄熱式高溫空氣燃燒技術，在助燃空氣預熱溫度高達近1000°C的情況下，爐內NOX生成量反而大大減少。

　　爐膛內為貧氧燃燒，使原料氧化燒損減少。

　　◆爐膛內為貧氧燃燒，有利于在爐膛內產生還原焰，可以滿足某些特殊工業爐的工藝需要。

　　◆減少溫室效應氣體CO2排放量及NOX生量，燃料節省25%，相應的CO2排放量也減少25%。由于局部高溫區的消除，有效的降低了NOX的生成量。

　　◆均勻的爐溫使鋁錠加熱更均勻，降低了局部高溫以及富氧環境對鋁液的揮發和氧化作用。

　　四、自動控制系統

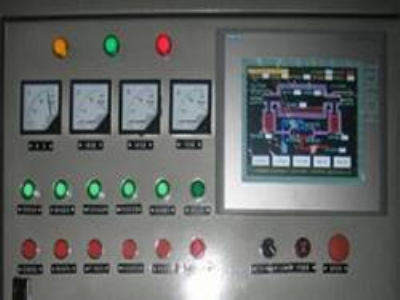

　　通過觸摸屏，設定窯爐的各項熱工參數，PLC自動實現燃燒過程的火焰自動檢測、熄火自動保護、低壓安全切斷、點火程序控制、脈沖燃燒控制、換向控制、溫度控制、流量壓力控制等控制程序，一旦發現異常情況，運行軟件立即啟動報警信號，提示操作人員處理?？刂葡到y(tǒng)圖形界面豐富直觀，有實時爐況數據監測界面、手動＼自動控制操作界面、工藝參數設置界面、報警參數設置界面、報警信息匯總界面等等。操作系統可提供自動、手動兩種控制運行模式，以適應各種不同的工況或工藝調整、設備檢修等的需要。

　　◆自動點火系統：實現燃料燒嘴的自動點火。系統檢測允許點火后，由PLC啟動點火程序，首先送電給點火變壓器產生瞬間高壓，點火棒極間形成電弧，點燃燃?xì)恻c(diǎn)火燒嘴，之后引燃主燃料燒嘴，實現點火過程的全自動化。當蓄熱燒嘴換向運行時，點火燒嘴一直保持燃燒，以便保證頻繁的蓄熱燒嘴切換點火。

　　◆火焰監測系統：主要作用是監視火焰的形成狀況，探測火焰是否存在，并輸出開關信號報告給PLC控制柜?；鹧?zhèn)鞲衅饕话悴捎秒x子型，有火焰存在時，離子針產生火焰電流，反饋給檢測器放大，并判斷火焰有無。若點火燒嘴點火失敗，或者主燃料燒嘴中途熄火，即火焰?zhèn)鞲衅魑礄z測到火焰信號，則PLC控制柜迅速發出指令，自動關閉各安全電磁閥，實現熄火保護，同時發出聲光警示信號提醒。火焰監測系統在燃燒過程中連續監測火焰，以確保燃燒過程的安全。

　　◆溫度控制系統：整套系統的核心，包括三大塊：測量排煙管道的煙氣溫度，以便控制換向動作；測量鋁液溫度，以便控制加熱質量；測量爐膛溫度，以便控制燃燒過程。采用脈沖燃燒控制技術實時控制整個燃燒過程，采取大/小火自動切換運行的方法，實時調節爐膛熱負荷，自動控制爐膛溫度，達到理想的節能效果。

　　◆壓力控制系統：爐壓控制為兩級控制，整個系統包含有現場一次儀表壓力變送器、控制運算單元、執行單元。爐子頂部安裝有現場一次儀表微差壓變送器，其輸出的爐壓轉換成標準信號4-20MA送給PLC，PLC經過數據轉換后，在儀表上顯示當前爐壓。為解決蓄熱式燒嘴切換帶來的爐壓波動問題，實現爐壓有效控制，本爐另設一套輔助排煙管網，另配一個排煙調節調節控制閥，由氣缸驅動。當爐壓的主控制回路不能有效的進行爐壓控制時，在特定的時間段，打開輔助煙道的排煙開關閥，來達到爐壓控制的平衡作用，可以有效控制爐壓。

　　五、主要技術參數
