熔鋁爐工作過程

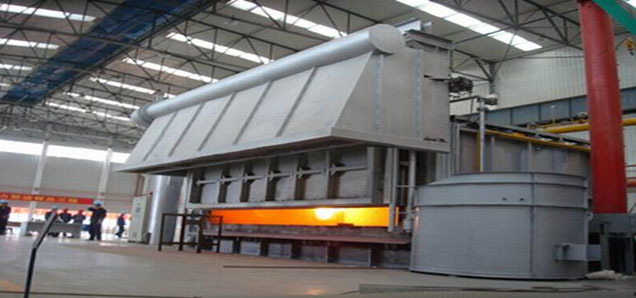

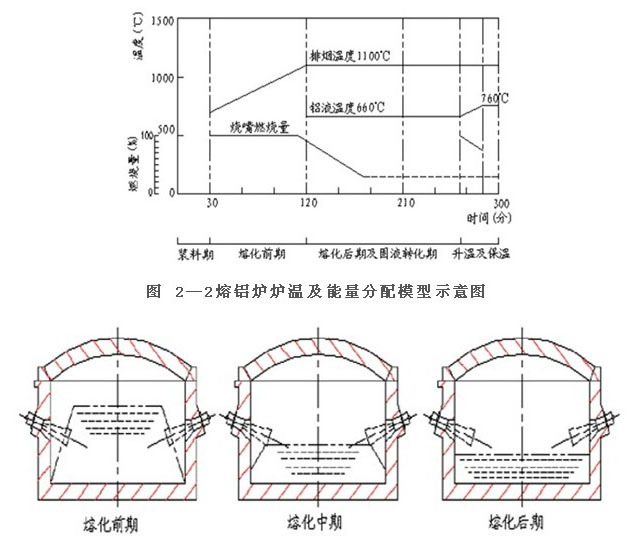

　　熔鋁爐的熔煉過程大致可分為4個(gè)階段，即爐料裝入到軟化下榻、軟化下榻至爐料化平、爐料化平到全部熔化（該階段產(chǎn)生氧化浮渣）、鋁液升溫。對(duì)鋁料的加熱是通過燒嘴火焰的對(duì)流傳熱、火焰和爐墻的輻射傳熱以及鋁料間的傳導(dǎo)傳熱來完成的。矩形熔鋁爐圖片見圖1，4個(gè)階段的工作特性見圖2-2所示。

　　在整個(gè)過程中，三者之間的比率是不斷變化的。固態(tài)時(shí)鋁的黑度小，導(dǎo)熱能力強(qiáng)。隨著熔煉過程的進(jìn)行，爐料進(jìn)入半液半固的臨界狀態(tài)，其導(dǎo)熱能力下降，熱力學(xué)性質(zhì)發(fā)生了根本性的變化。液態(tài)鋁的導(dǎo)熱能力僅為固態(tài)鋁的40％，熔池上部向底部的傳導(dǎo)傳熱過程十分緩慢。金屬鏡面上漂浮的疏松浮渣構(gòu)成熱傳遞的絕熱阻擋層。此時(shí)熔池表面氧化膜化開，失去了保護(hù)作用，氧化、吸氣傾向增強(qiáng)。對(duì)于火焰熔鋁爐來講，在鋁的熔化期，爐膛溫度一般控制在1200℃，此時(shí)的出爐煙氣溫度即為爐膛溫度，煙氣帶走的熱量約占爐子熱負(fù)荷的50～70％，考慮到10％的其它熱損失，有效熱利用只有30～40％，如果不充分利用這部分余熱，勢(shì)必會(huì)造成很大浪費(fèi)，使?fàn)t子熱效率很低。
　　
　　綜上所述，選擇有效的強(qiáng)化加熱方式和回收煙氣余熱來預(yù)熱助燃空氣是提高爐子熱效率，確保熔煉過程中較少的直接燃料消耗的有效途徑。
